万向节平衡机HBW-K10 / HBW-K20

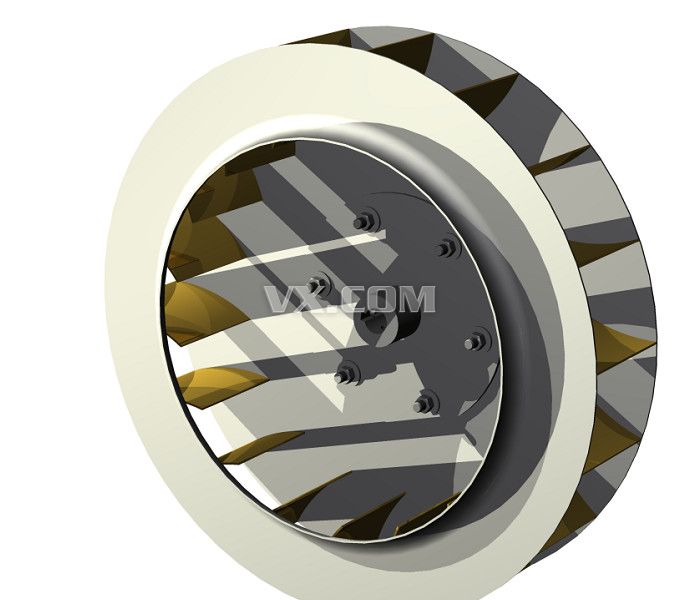

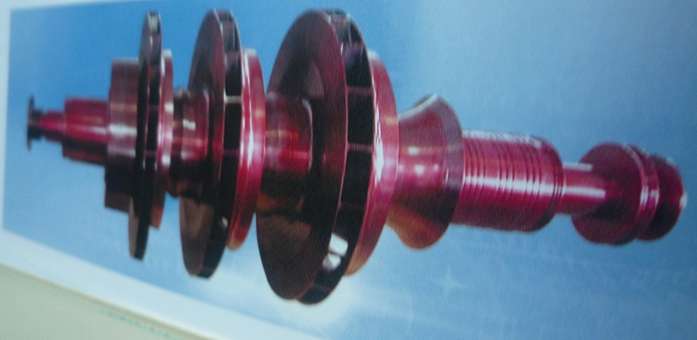

万向节平衡机HBW-K10 / HBW-K20适用于0.5-20T的大型风机叶轮、鼓风机转子、汽轮机转子、造纸烘缸等旋转体工件平衡校验。

一、产品特点：

HBW-K10 / HBW-K20通用硬支承动平衡机严格按照G B/T 4 2 0 1- 2006组织生产，采用滚轮支承，万向联轴节驱动，屏显式结构，工业控制计算机进行数据处理，15寸液晶触摸屏显示：不平衡量和相位角及实时转速，广泛应用在造纸机械、纺织机械、农业机械、电动机、鼓风机等行业；可在单面，双面及多个校正面上进行平衡，适合大型轴类、盘类、和重心外伸转子。我公司自主研发基于Windows 7操作平台UBM-2201型及UBM-2001动平衡机专用软件，测量速度进一步提高，得到用户广泛认可，UBM-2201型及UBM-2001 Windows动平衡机专用测量软件，操作简单，使用方便，具有效率高，精度准确，显示直观，质量可靠，维修方便的特点。可实现实时参数输入，预览，试验、结果存储、打印、操作全部菜单结构，人机对话，自动提示。

二、主要技术指标：

驱动方式：

万向节驱动，电机及四档变速齿轮箱

为了大型工件转子安放和调整的方便，同时齿轮箱在床头上箱还可微调约15mm，并且整体床头箱可沿长身自由移动，以防工人安装工件时碰损万向节，以实现快速连接。

测量系统：

自主研发的UBM-2201型及UBM-2001 windows版动平衡机专用测量软件

动平衡机技术指标：

三、设备配置：

1、设备床身分体安装，床身上有两条用于摆架移动和固定摆架的T型槽

2、在床身上安装标准支承摆架2套

摆架采用QT450铸铁件，模块式结构，滚轮为”H型”支承，带可锁定和可调节装置的压板安全架，弹性梁后面装有压电传感器总成，用于检测摆架的振动。

3、万向节驱动部分：

                              床头箱底座

                              四档机械齿轮变速箱

                              大功率电机

                              带刻度盘的万向联轴节

                              （可轴向移动15mm用于安装工件时的微调）

                              随机配两套万向节，额定扭矩2500 / 300 Nm，带安全防护罩

                              基准信号传感器

5、强电部分包括：控制柜前面的操作控制面板上装有的电源开关，启动停止旋钮，调速旋钮，和安装在立式工业机柜内部的强电控制电路板，空气开关，英威腾变频器，变频器专用滤波装置，以上所有低压电器元件均采用国内名牌产品。

6、测量系统包括：

                              15吋触摸电脑一体机

                              最新版数据采集盒

                              抗干扰键盘、鼠标

                              高档电控柜
